Pour pouvoir étalonner un diagramme, il faut bien évidemment qu'il contienne des pics de référence - dont on connait avec précision les positions théoriques.
La plupart du temps, on se contentera de "caler" le diagramme sur une phase attendue dans notre composé. Toutefois, le véritable étalonnage consiste à incorporer une référence de 1er choix (Si, W, ...) dans l'échantillon.

• Superposer la fiche de l'étalon à votre diagramme

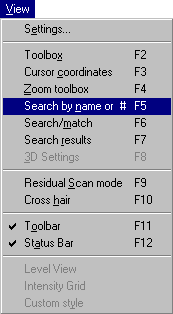

  • View - Search by name or # ( F5 )
  • dans le champ "Type a name or a number" entrer le numéro de la fiche puis cliquer sur "Search" ou valider avec la touche "Entrée"

  • masquer de nouveau cette fenêtre ( F5 )

• Agrandir la zone autour d'un pic de référence à l'aide de la souris en ajustant les limites de la vue (fenêtre supérieure) ou directement dans la fenêtre principale.
• Décaler le diagramme de façon à aligner le pic et la référence

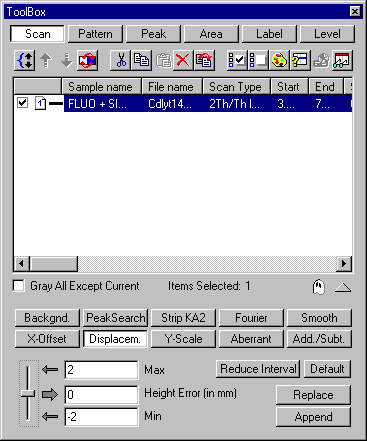

  ToolBox ( F2 ) - Scan - "Displacem." (dans la zone étendue du bas) agir sur le curseur vertical ou modifier la valeur "Height error" valider par "Replace" masquer la "ToolBox" ( F2 )

On peut entrer un numéro de fiche de différentes façons: avec un espace séparateur ( 5 586 ) avec un trait séparateur ( 5-586 ) avec un point séparateur ( 5.586 ) en comblant le dernier nombre à quatre chiffres par des zéros à sa gauche ( 50586 ) 5586 n'est pas valable... Pour afficher la fenêtre "Type a name or #", il est possible de s'y prendre de trois manières : La plus simple est sans doute le clavier ( F5 ) Par la barre d'outils (premier bouton) Par menu ( View - Search by name or # )
